Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

13 de junio de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: IZZI TELECOM (HUB SEVILLA)
Dirección: Av. Sevilla 608 Col. Portales CP. 03300 CDMX
Responsable Equipo: Jair Vidal Reynoso
Correo: jair.vidal@dataairelectric.com
Descripción Actividades Centro de Carga
Nombre del punto de medición Mediciones referenciadas Acometida
Descripción general de la carga: Data Center IZZI TELECOM
Información del Medidor PQ
Marca: ACUVIM-2W
Clase: S
Muestreo: 5min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 23 kV, 60 Hz
Nivel de tensión del punto de medición: 220 V
Demanda Contratada: 1300 kW
Corriente de Demanda Máxima \(I_L\) en PCC: 24.24 A
Corriente Máxima de Corto Circuito \(Icc\): 11.79 kA
Transformador del Tablero: 1000 kVA, 23kV/220V, X6.13%
Medición: Mensual
Fecha de medición inicial: 11/05/2025
Fecha de medición final: 11/06/2025

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Valor Cumplimiento Comentarios
Tensión (kV) 13.499 CUMPLE APLICA
Frecuencia (Hz) 60 CUMPLE APLICA
Factor de potencia 0.97 CUMPLE APLICA
DAI Ih en %IL Dentro de Límites CUMPLE APLICA
DATD % 10.87 CUMPLE APLICA
Flicker Pst - - APLICA
Flicker Plt - - APLICA
Desbalance Dv % 0.48 CUMPLE APLICA
Desbalance Di % 3.33 CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
12 5.5 5 2 1 15

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Nota

  • La información para el código de red se obtuvo Referenciando las mediciones del transformador 1 y 2 en la Acometida y adicionando las pérdidas de potencia reactiva de los transformadores.

  • Se trata de un centro de carga en 23 kV, con demanda contratada de 1300 kW, una corriente de corto circuito máxima de 11.79 kA y una demanda máxima de 24.24 A, por tanto, le corresponde verificar todos los parámetros del código de red.

  • Los resultados obtenidos indican que el centro de carga cumple con el código de red.

Importante

  • La segunda armónica en una de las fases de 3.49%, quedando fuera del límite del 3% en %IL, por lo que indicaría que no cumple con el código de red. La forma correcta de verificarlo es midiendo directamente en la Acometida, por lo que esperaría que esta armónica tenga un valor menor del 3% y quede en cumplimiento.

  • Lo ideal es tener un medidor Clase A en la acometida (en 23 kV) y poder medir las variables con mayor precisión y también medir los flickers. Los medidores (en transformador 1 y 2) no tiene la capacidad de medir flicker, pero la dinámica de las oscilaciones de la tensión no es típica de flickers, por lo que podemos suponer que el centro de carga cumple con los índices de flickers requeridos por el código de red.

  • El comportamiento oscilatorio observado en la tensión es de regulación de tensión, esto es, todos los días alrededor de las 2 a.m. presenta el voltaje más alto (aprox. 23.9 kV), a partir de esa hora tiende a bajar llegando a un voltaje mínimo (aprox. 22.69 kV) alrededor de las 2 p.m. y a partir de ahí sube hasta las 2 a.m., siguiendo este comportamiento todos los días del mes.

  • Respecto a las protecciones, se debe de verificar que el fusible de la acometida tengo una capacidad interruptiva mayor a 11.79 kA, y verificar si la subestación principal tiene protecciones de tensión (relé 27y 59) y de frecuencia (relé 81), y de ser así, revisar sus ajustes a los requerimientos del código de red.

Precaución

  • De manera adecuada el código de red se debe de verificar en el punto de la acometida y con un medidor Clase A.

  • Por otro lado, se debe de verificar si estas oscilaciones diarias en la tensión no están afectando la operación del centro de carga y si son normales en la red de suministro.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
424.73 781.83 829.87 832.58 893.49 911.25 964.62
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−17.78 133.26 179.13 180.95 226.87 235.74 257.67
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
425.21 797.18 849.77 852.44 920.07 939.98 998.44
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.96 0.97 0.98 0.98 0.99 0.99 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
2.00 2.64 3.24 3.24 3.89 4.10 4.51
TDD (%)
min. p5 p50 mean. p95 p99 max.
5.86 6.63 7.75 8.09 10.87 12.17 18.61
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.27 0.37 0.42 0.42 0.48 0.55 0.60
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
1.01 2.85 3.33 3.33 3.82 4.15 10.07
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.95 59.98 60.00 60.00 60.03 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
13,087.21 13,228.00 13,503.09 13,498.97 13,764.28 13,804.05 13,905.49
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
10.31 19.51 21.34 21.41 23.62 24.40 26.40

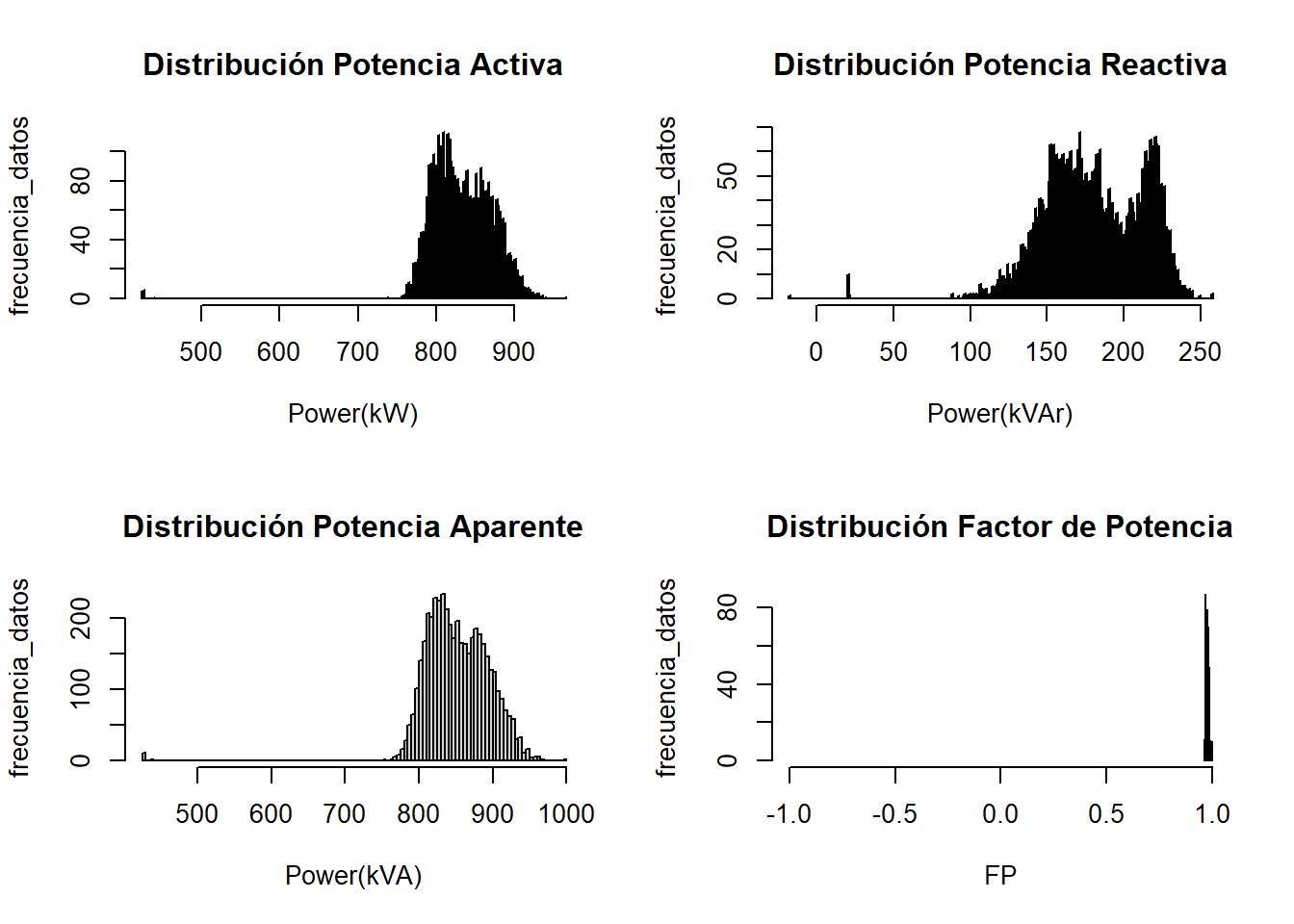

Sección: Potencias

Estadística Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente
Min. :425 Min. :-18 Min. :425
1st Qu.:805 1st Qu.:158 1st Qu.:822
Median :830 Median :179 Median :850
Mean :833 Mean :181 Mean :852
3rd Qu.:861 3rd Qu.:210 3rd Qu.:883
Max. :965 Max. :258 Max. :998
Estadísticas del Factor de Potencia para Código de Red
min. p5 p50 mean. p95 p99 max.
0.96 0.97 0.98 0.98 0.99 0.99 1

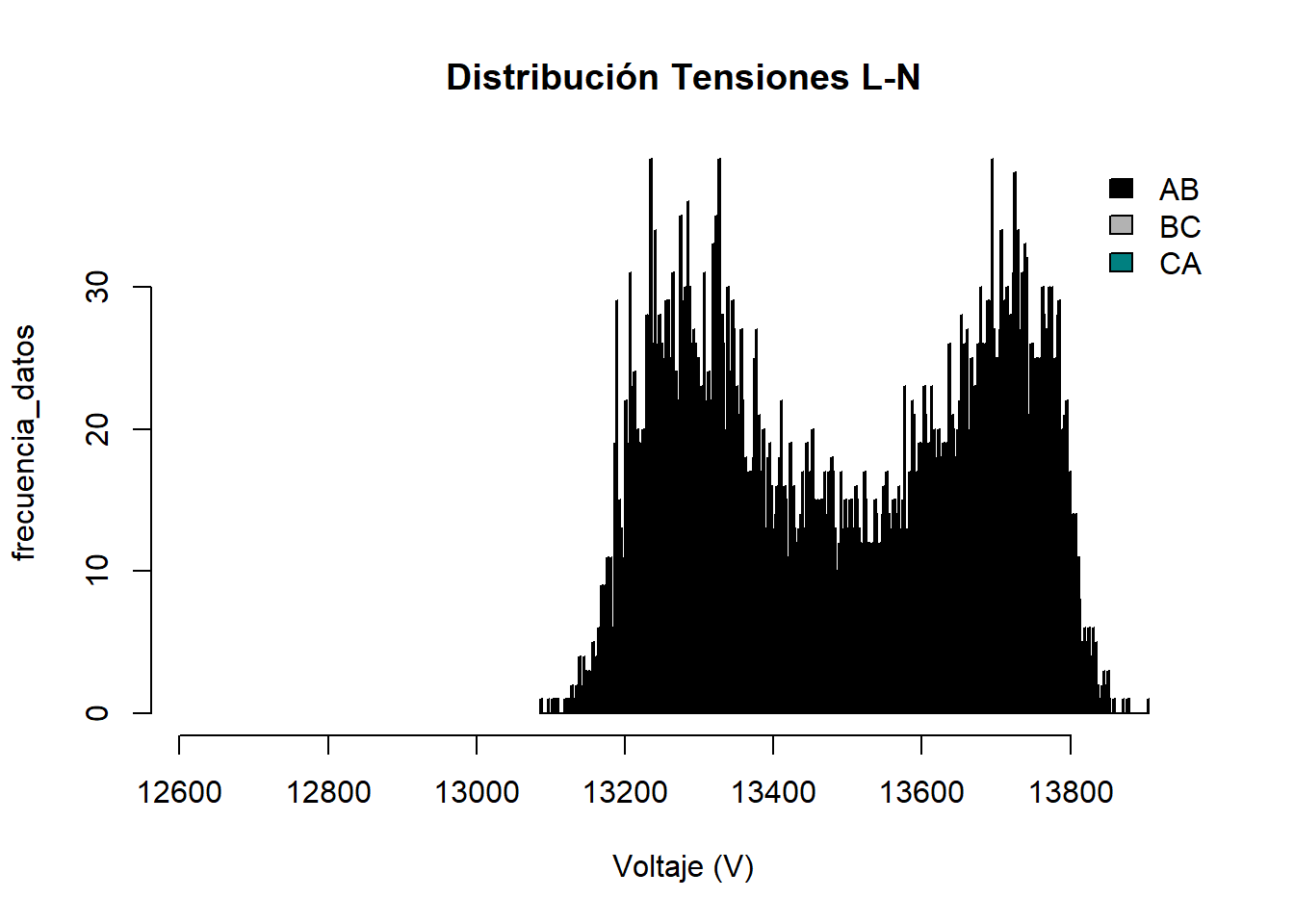

Sección: Voltajes RMS

Estadística Descriptiva de Voltajes
VA VB VC
Min. :13104 Min. :13087 Min. :13185
1st Qu.:13316 1st Qu.:13278 1st Qu.:13363
Median :13500 Median :13463 Median :13545
Mean :13495 Mean :13460 Mean :13541
3rd Qu.:13671 3rd Qu.:13639 3rd Qu.:13716
Max. :13859 Max. :13858 Max. :13905
Estadísticas de Voltajes RMS
min. p5 p50 mean. p95 p99 max.
13087.21 13228 13503.09 13498.97 13764.28 13804.05 13905.49

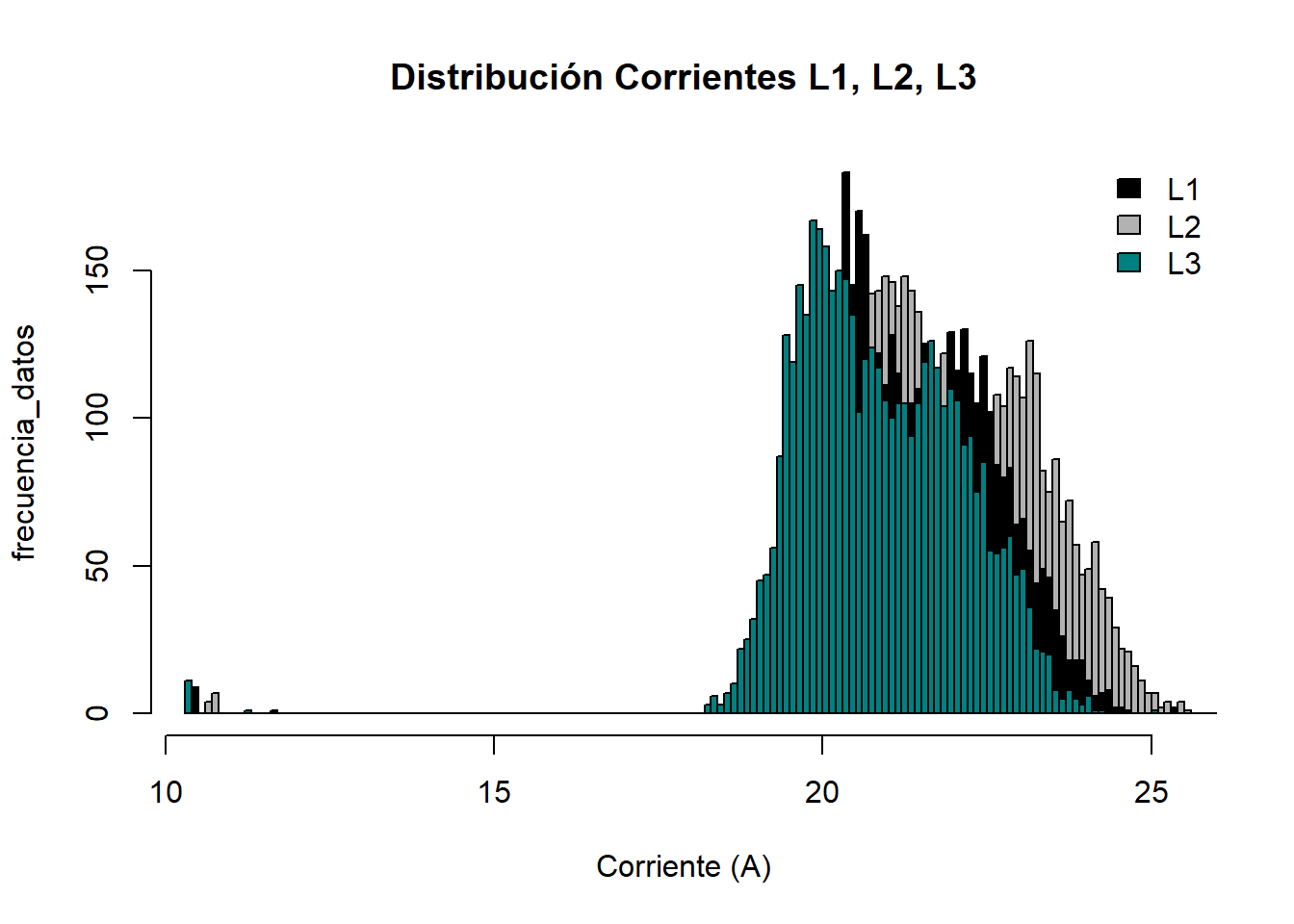

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. :10 Min. :11 Min. :10
1st Qu.:20 1st Qu.:21 1st Qu.:20
Median :21 Median :22 Median :21
Mean :21 Mean :22 Mean :21
3rd Qu.:22 3rd Qu.:23 3rd Qu.:22
Max. :25 Max. :26 Max. :25

Sección: Desbalances

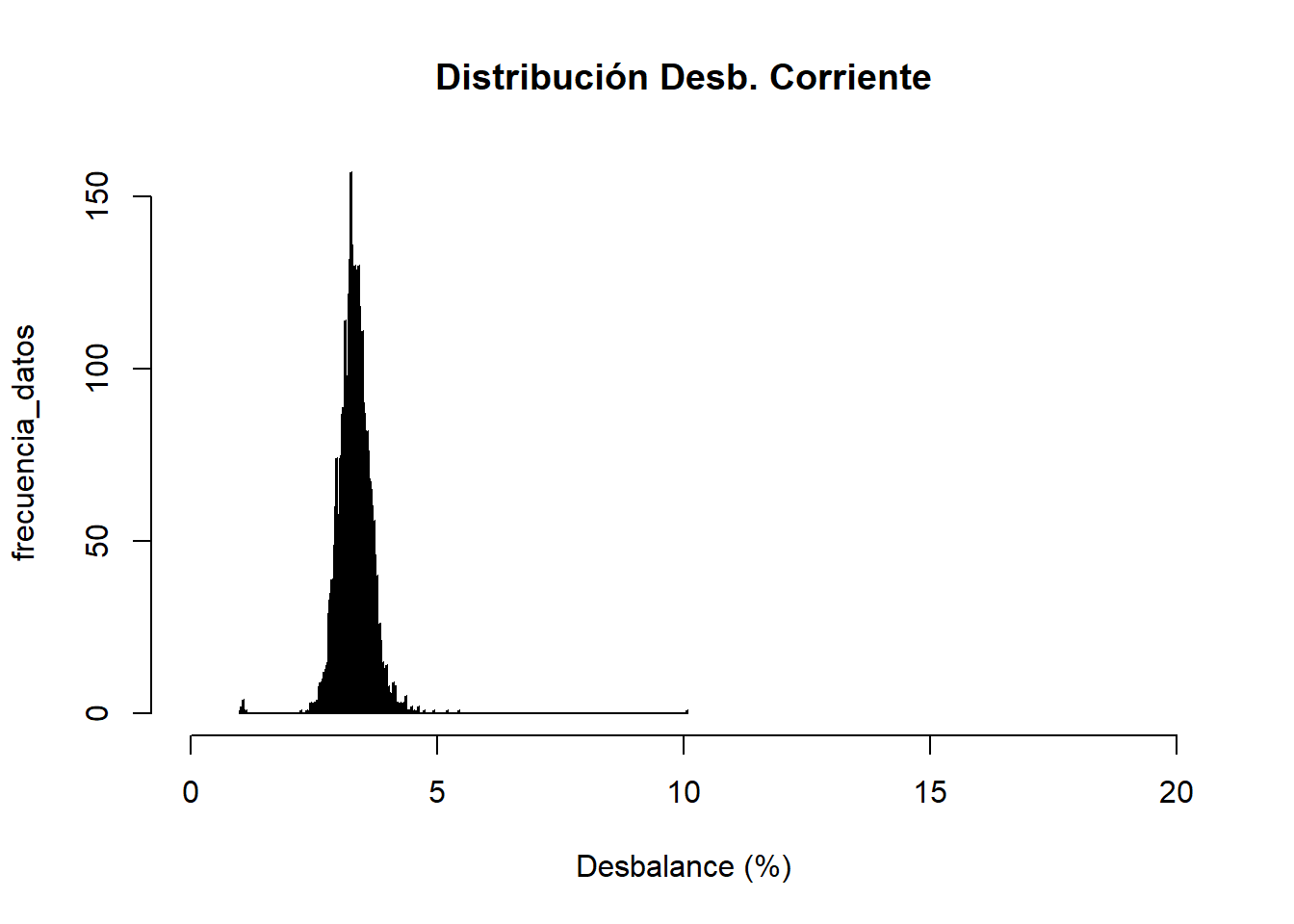

Estadísticas del Desbalance de Corriente para Código de Red
min. p5 p50 mean. p95 p99 max.
1.01 2.85 3.33 3.33 3.82 4.15 10.07

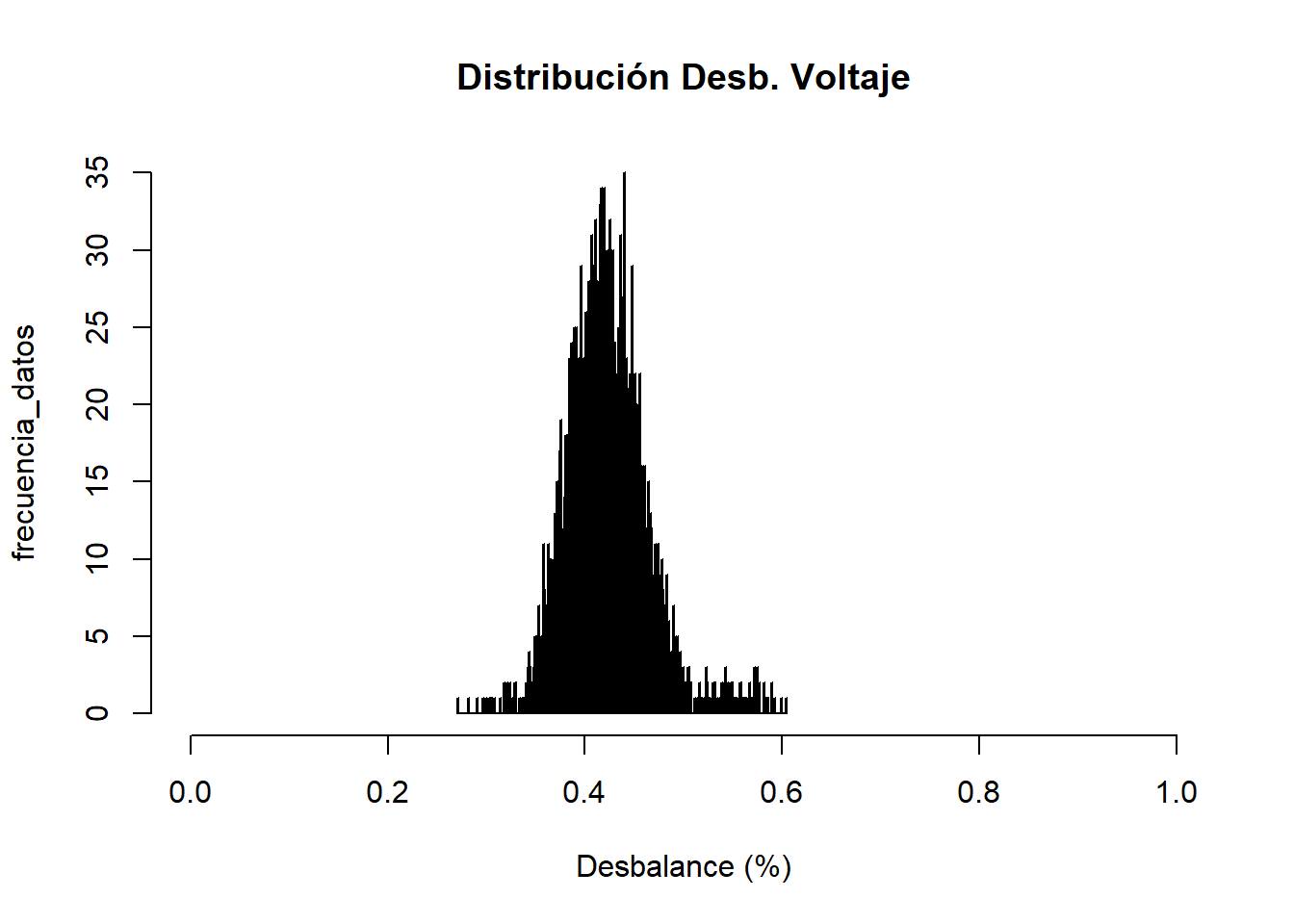

Estadísticas del Desbalance de Voltaje para Código de Red
min. p5 p50 mean. p95 p99 max.
0.27 0.37 0.42 0.42 0.48 0.55 0.6

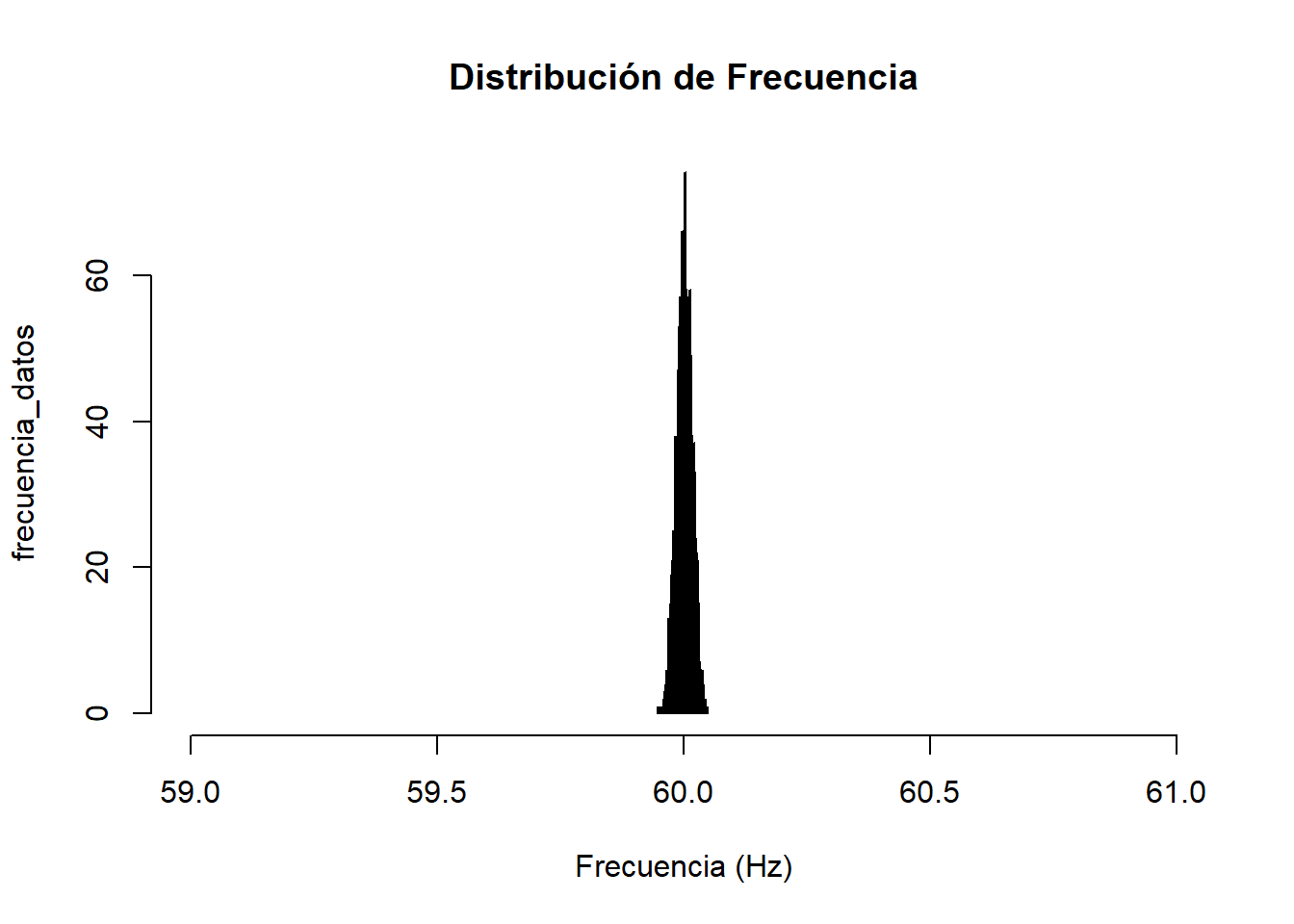

Sección: Frecuencia

Estadísticas de Frecuencia
min. p5 p50 mean. p95 p99 max.
59.95 59.98 60 60 60.03 60.03 60.05

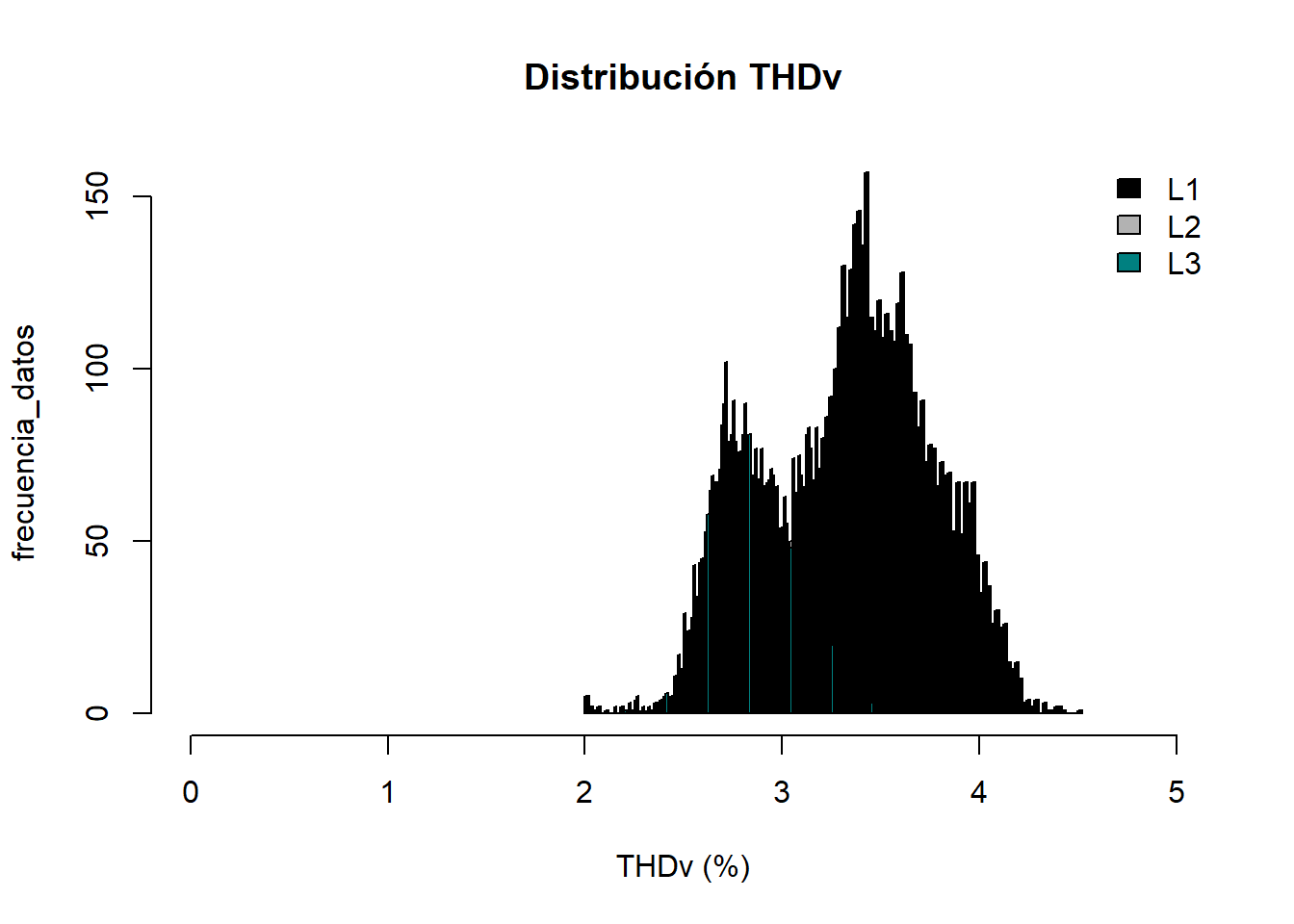

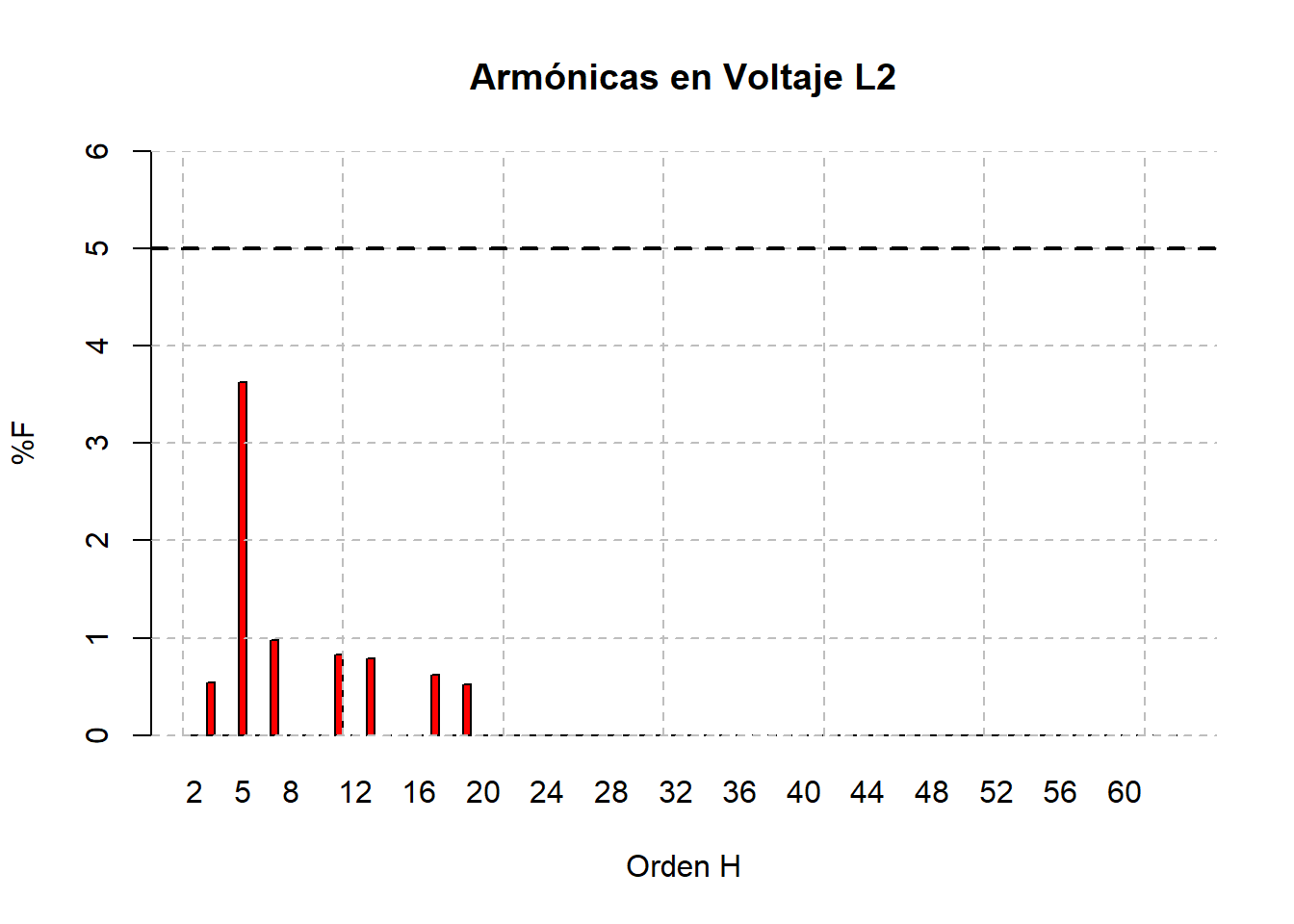

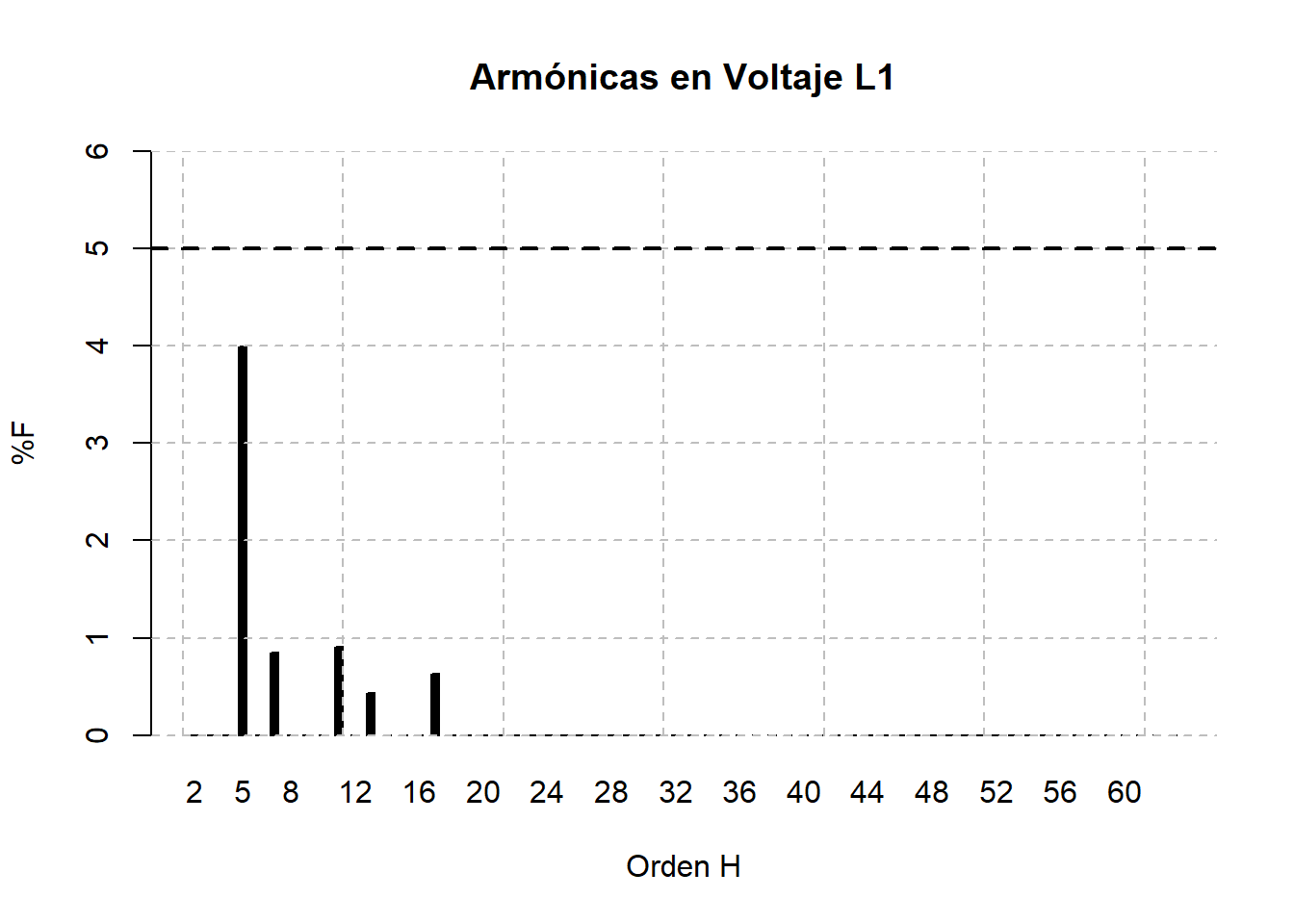

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :2.0 Min. :2.4 Min. :2.1
1st Qu.:3.4 1st Qu.:3.1 1st Qu.:2.7
Median :3.5 Median :3.3 Median :2.8
Mean :3.6 Mean :3.3 Mean :2.9
3rd Qu.:3.8 3rd Qu.:3.5 3rd Qu.:3.0
Max. :4.5 Max. :4.1 Max. :3.7

Sección: Armónicas en Corriente

Orden_H/ Ármonicas Corriente L1 %IL
Current_H_L1
2 1.05
3 1.91
4 0.64
5 9.46
6 0.46
7 3.48
8 0.23
9 0.25
10 0.04
11 3.57
12 0.05
13 1.09
14 0.02
15 0.31
16 0.02
17 1.13
18 0.02
19 0.55
20 0.02
21 0.14
22 0.03
23 0.35
24 0.04
25 0.11
26 0.01
27 0.03
28 0.02
29 0.08
30 0.00
31 0.04
32 0.02
33 0.01
34 0.02
35 0.04
36 0.01
37 0.06
38 0.02
39 0.01
40 0.01
41 0.07
42 0.01
43 0.02
44 0.01
45 0.01
46 0.01
47 0.02
48 0.00
49 0.02
50 0.01
51 0.01
52 0.00
53 0.02
54 0.00
55 0.01
56 0.00
57 0.00
58 0.00
59 0.01
60 0.00
61 0.01
62 0.00
63 0.00

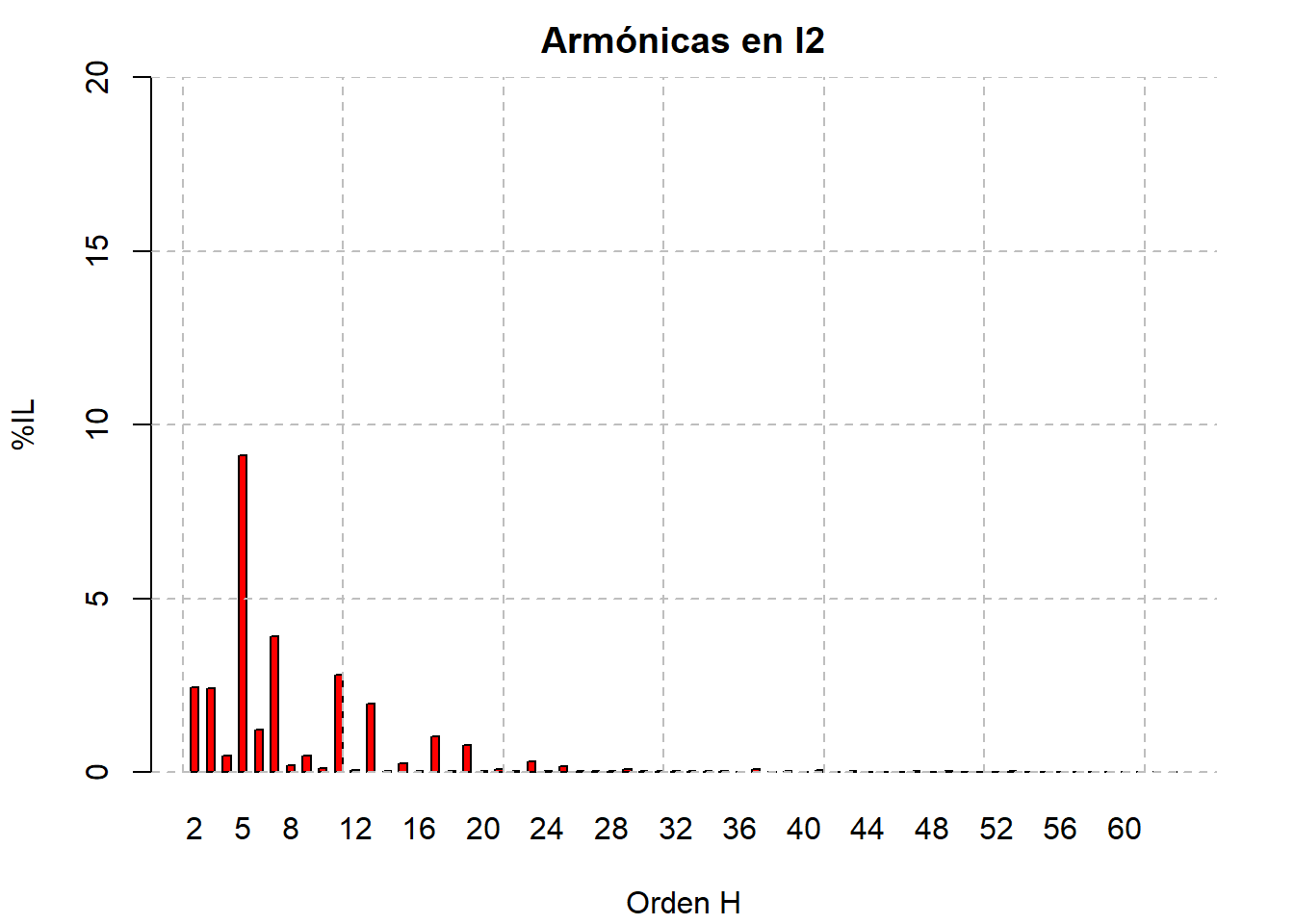

Orden_H/ Ármonicas Corriente L2 %IL
Current_H_L2
2 2.45
3 2.42
4 0.46
5 9.11
6 1.21
7 3.91
8 0.20
9 0.47
10 0.12
11 2.79
12 0.07
13 1.98
14 0.03
15 0.26
16 0.03
17 1.03
18 0.03
19 0.77
20 0.04
21 0.08
22 0.03
23 0.31
24 0.04
25 0.17
26 0.02
27 0.03
28 0.02
29 0.09
30 0.02
31 0.04
32 0.02
33 0.02
34 0.03
35 0.04
36 0.00
37 0.08
38 0.01
39 0.02
40 0.01
41 0.07
42 0.00
43 0.03
44 0.01
45 0.01
46 0.01
47 0.02
48 0.00
49 0.03
50 0.00
51 0.00
52 0.00
53 0.02
54 0.00
55 0.01
56 0.00
57 0.00
58 0.00
59 0.01
60 0.00
61 0.01
62 0.00
63 0.00

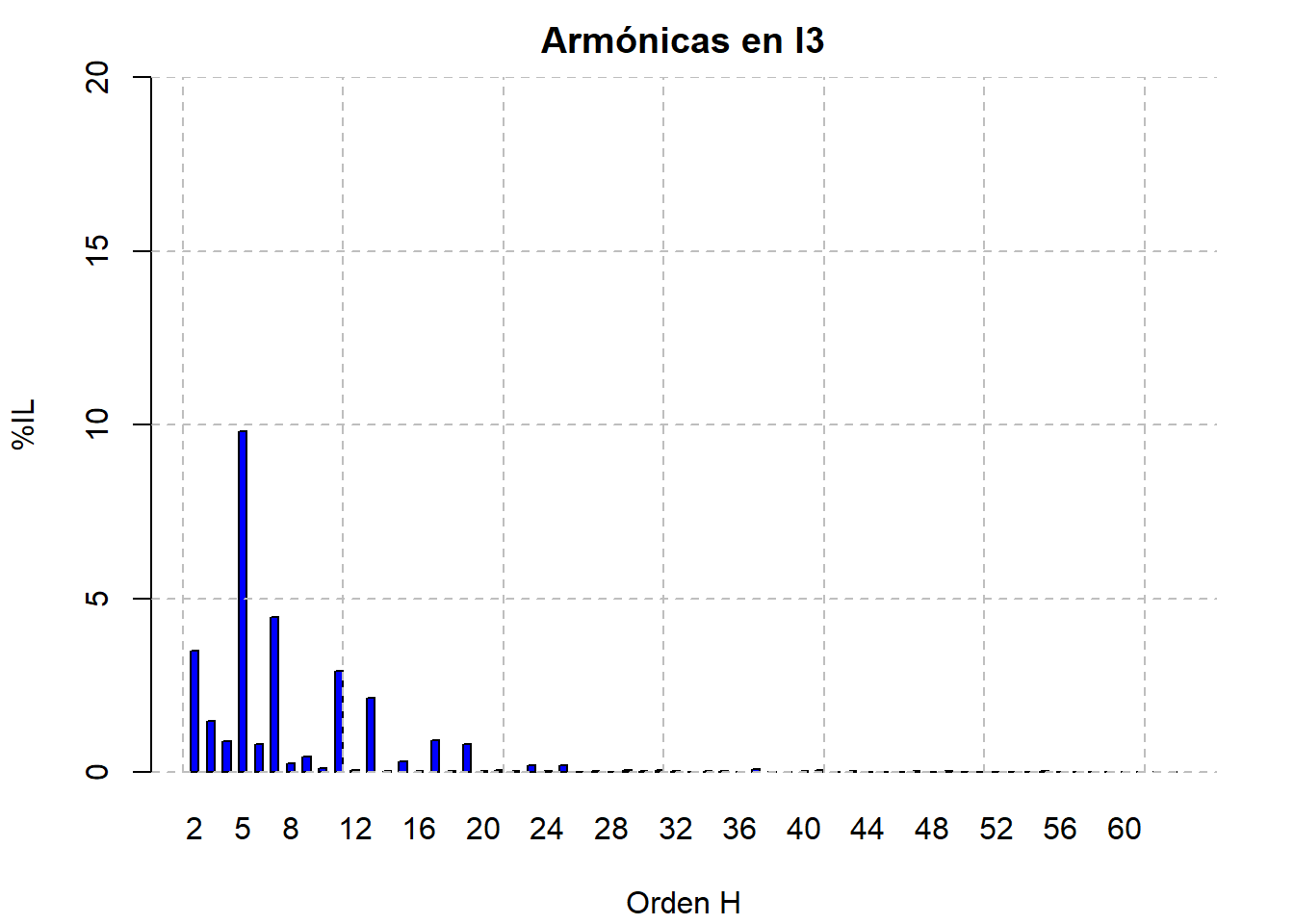

Orden_H/ Ármonicas Corriente L3 %IL
Current_H_L3
2 3.49
3 1.46
4 0.89
5 9.80
6 0.80
7 4.46
8 0.26
9 0.45
10 0.11
11 2.91
12 0.06
13 2.15
14 0.04
15 0.30
16 0.03
17 0.92
18 0.02
19 0.80
20 0.04
21 0.07
22 0.02
23 0.20
24 0.04
25 0.19
26 0.01
27 0.03
28 0.01
29 0.07
30 0.02
31 0.05
32 0.02
33 0.01
34 0.02
35 0.03
36 0.00
37 0.09
38 0.01
39 0.01
40 0.02
41 0.05
42 0.00
43 0.03
44 0.01
45 0.01
46 0.01
47 0.02
48 0.00
49 0.04
50 0.00
51 0.01
52 0.00
53 0.01
54 0.00
55 0.02
56 0.00
57 0.01
58 0.00
59 0.01
60 0.00
61 0.01
62 0.00
63 0.01

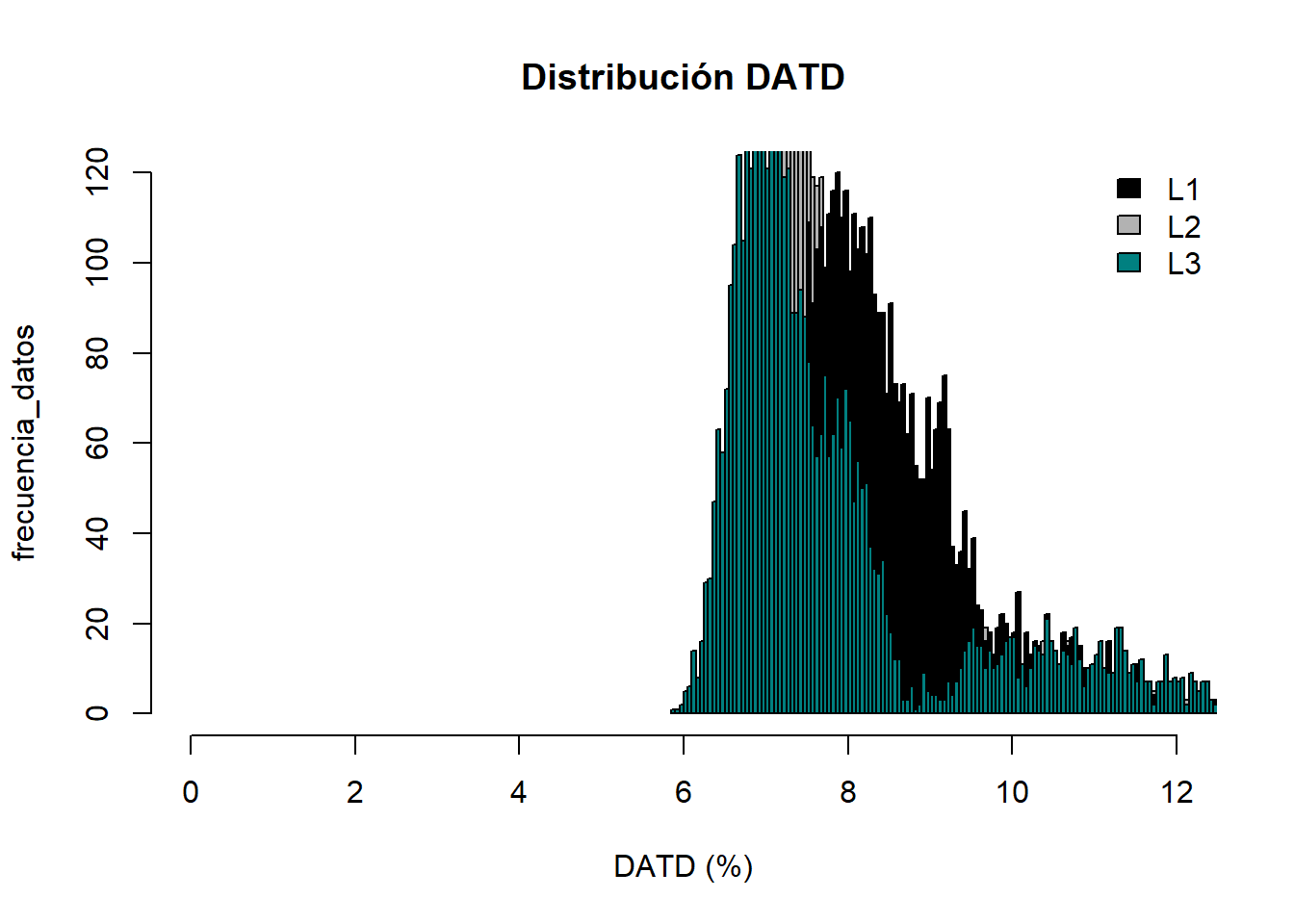

Estadísticas de DATD para Código de Red
min. p5 p50 mean. p95 p99 max.
5.86 6.63 7.75 8.09 10.87 12.17 18.61
